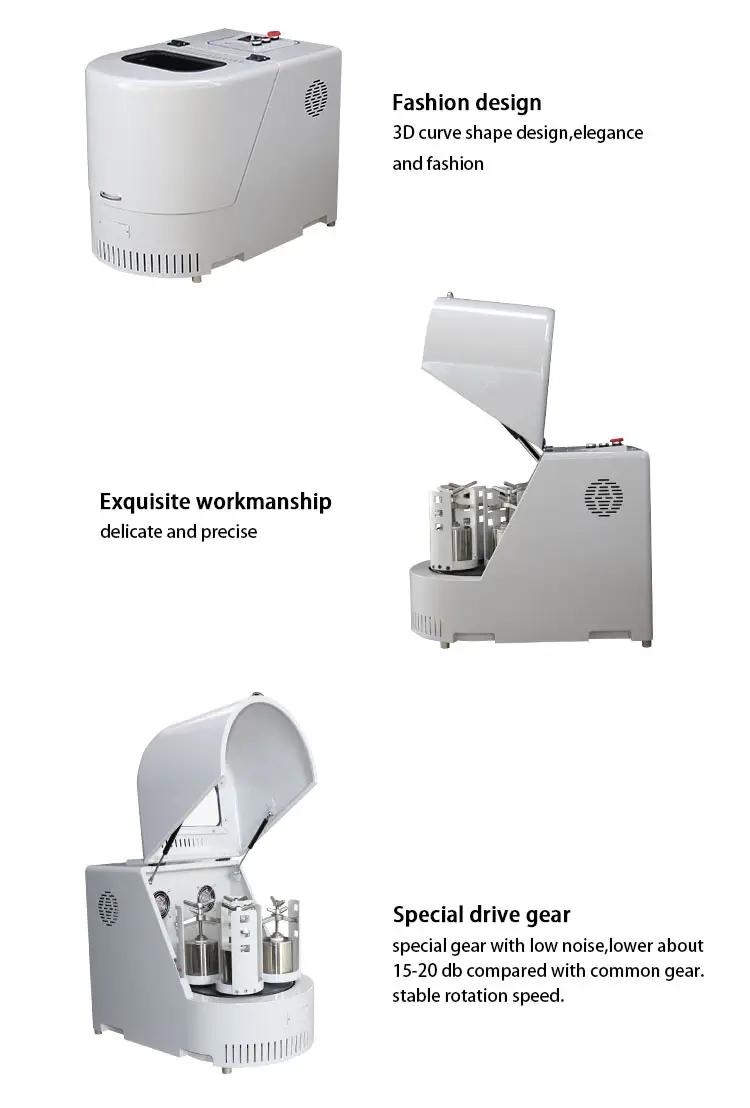

Vertikalus planetinis rutulinis malūnas (pusapvalis apvalus tipas)
Specifikacija
Vertikalus planetinis rutulinis malūnas yra būtinas aukštųjų technologijų medžiagų maišymo, smulkaus šlifavimo, mėginių kūrimo, naujų produktų kūrimo ir mažų partijų gamybos įrenginys. Tencan planetinis rutulinis malūnas turi mažą tūrį, aukštą efektyvumą, mažą triukšmą ir funkcines savybes, kurios yra ideali įranga MTEP institucijoms, universitetams, įmonių laboratorijoms mėginiams gauti (vienu metu galite gauti keturis mėginius iš kiekvienos partijos). Taip pat galite sumalti miltelių mėginius vakuume, kai yra vakuuminio rutulinio malūno stiklainiai.
Video
Apžvalga
Vertikalus planetinis rutulinis malūnas yra būtinas aukštųjų technologijų medžiagų maišymo, smulkaus šlifavimo, mėginių kūrimo, naujų produktų kūrimo ir mažų partijų gamybos įrenginys. Tencan planetinis rutulinis malūnas turi mažą tūrį, aukštą efektyvumą, mažą triukšmą ir funkcines savybes, kurios yra ideali įranga MTEP institucijoms, universitetams, įmonių laboratorijoms mėginiams gauti (vienu metu galite gauti keturis mėginius iš kiekvienos partijos). Taip pat galite sumalti miltelių mėginius vakuume, kai yra vakuuminio rutulinio malūno stiklainiai.
Veikimo principas
Planetary Ball Mill dažnai yra keturios rutulinio šlifavimo bakai, sumontuoti ant vieno patefono. Kai sukamasis stalas sukasi, bako ašis daro planetinius judesius, rutuliukai ir mėginiai bako viduje yra stipriai veikiami dideliu greičiu judant, o mėginiai galiausiai sumalami į miltelius. Įvairios medžiagos gali būti malamos malūnu sausu arba šlapiu būdu. Mažiausias maltų miltelių granuliuotumas gali būti 0.1 μm.
Savybė/privalumas
Rutulinio malūno korpusas yra suvirintas stora plienine plokšte, kuri pasižymi dideliu stiprumu, atsparumu smūgiams, atsparumu deformacijai, puikiu apdirbimu, stipria ir gražia išvaizda. Mechaninių dalių medžiaga yra griežtai apdorojama terminio apdorojimo procesu ir skaitmeninio valdymo apdorojimo technologija. Pavarų dėžė yra su beveik sandaria griovelio įterpta konstrukcija, o pavara pagaminta iš dilimui atsparios tikslios pavaros. Mašinos rėmas ir konstrukcija yra visiškai apgalvoti projektuojant, kad būtų užtikrintas stabilus, saugus ir patikimas rutulinio malūno veikimas ilgalaikėmis ir didelės apkrovos sąlygomis bei veiksmingai pasiektas triukšmo mažinimo efektas mašinos veikimo metu. Skystos alyvos savaiminio sutepimo įtaisas yra suprojektuotas taip, kad būtų mažas triukšmas ir didelis intensyvumas, jame yra skystos alyvos lygio matuoklis, kad būtų lengviau jį pakeisti. Atraminiai kėlimo ir padavimo įtaisai yra pritaikyti integruotai konstrukcijai. Maitinimo įrenginyje įdiegta vibracinio sijojimo ir iškrovimo technologija, kad būtų paprasta ir patogu valdyti. Tai užtikrina lengvą ir greitą malūno stiklainių paėmimą, iškrovimą ir pakrovimą, sumažina darbo intensyvumą ir pagerina gamybos efektyvumą. Naudojant jutiklinį mikrokompiuterio ekraną, mašinos valdymas tampa patogus, sąsaja yra paprastesnė ir intuityvesnė, galima lengvai valdyti kintamą pirmyn ir atgal. Jai priklauso laiko nustatymo ir išjungimo atminties funkcijos.
Tencan vertikalaus planetinio rutulinio malūno pusapvalio modelio privalumai
1. Stabilus pavarų dėžės sukimosi greitis užtikrina eksperimento nuoseklumą ir pakartojamumą.
2. Planetos judėjimo principas yra priimtas mašinoje, kuri turi didelį greitį, didelę energiją, didelį efektyvumą, mažą granuliaciją.
3. Vienu metu galima pagaminti keturis skirtingų dydžių ir skirtingų medžiagų miltelių pavyzdžius.
4. Mašina valdoma dažnio keitikliu, galite pasirinkti idealų sukimosi greitį pagal numatomą eksperimento rezultatą. Keitiklis turi žemos įtampos ir per didelės srovės įtaisą, kuris apsaugo variklį.
5. Planetinis rutulinis malūnas turi laiko išjungimo, savaiminio laiko į priekį ir atbulinės eigos sukimosi funkcijas. Norėdami pagerinti šlifavimo efektyvumą, pagal eksperimentinius poreikius galite laisvai pasirinkti bet kokius vienos krypties, kaitaliojimo, eilės, laiko nustatymo veikimo režimus.
6. Techninės Tencan Ball Mill savybės: Žemas svorio centras, stabilus veikimas, kompaktiška konstrukcija, lengvas valdymas, patikimas saugumas, mažesnis triukšmas, nedideli nuostoliai.

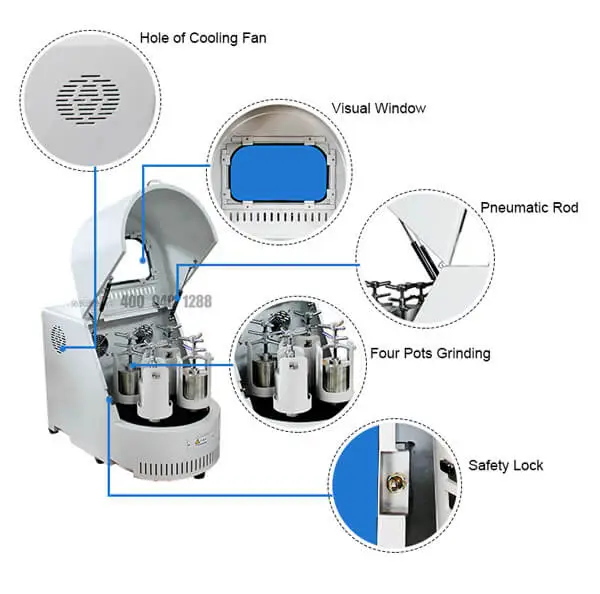

7. Mašinoje sumontuotas apsauginis jungiklis, kad būtų išvengta nelaimingų atsitikimų, jei apsauginis dangtelis atidaromas mašinai veikiant.
duomenų lapas
Tencan vertikalaus planetinio rutulinio malūno techninių duomenų lapas(Pusapvalis apvalusTipas)
Techninės savybėsVertikalus planetinis rutulinis malūnas(Pusapvalis apvalusTipas) | |
pavaros režimas | Pavarų pavara ir diržinė pavara |
Veikimo modelis | Kiekvienam malimui galima naudoti du ar keturis malūno stiklainius |
Maksimali talpa | Mažiau nei 1/3 tūrio kiekvieno malūno stiklainio |
Šlifavimo medžiagų tiekimo dydis | Minkšta ir traški medžiaga≤100mm Kietos medžiagos≤3mm |
Išvesties galutinis dalelių dydis | Mažiausias dalelių dydis gali siekti 0.1Μm |
Sukimosi greičio santykis | 1/2 |
Maksimalus nepertraukiamo veikimo laikas | 72 valandos |
Greičio valdymo režimas | Dažnio keitiklis |
Galimos malūno stiklainių medžiagos | Volframo karbidas, agatas, 304 nerūdijantis plienas, 316 l nerūdijantis plienas, korundas, cirkonis, nailonas, PU, Aliuminio oksido keramika, PTFE ir kt. |
Techninių parametrų lentelė(I) vertikalaus laboratorinio planetinio rutulinio malūno (pusapvalio apvalaus tipo) | ||||
Modelio nr | Specifikacija | Atitinkami malūno stiklainių dydžiai | Darbo pozicijos | Pastabos |
XQM-1A | 1L | 50ml-250ml | 4 | Cderinti su vakuuminio malūno puodais nuo 50 ml iki 100 ml |
XQM-2A | 2L | 50ml-500ml | 4 | Cderinti su vakuuminio malūno puodais nuo 50 ml iki 250 ml |
XQM-4A | 4L | 250ml-1000ml | 4 | Cderinti su vakuuminio malūno puodais nuo 50 ml iki 1000 ml |
XQM-6A | 6L | 500ml-1500ml | 4 | Cderinti su vakuuminio malūno puodais nuo 50 ml iki 1000 ml |
XQM-8A | 8L | 1L-2L | 4 | Cderinti su vakuuminio malūno puodais nuo 50 ml iki 1500 ml |
XQM-10A | 10L | 1L-2.5L | 4 | Cderinti su vakuuminio malūno puodais nuo 1L iki 2L |
XQM-12A | 12L | 1L-3L | 4 | Cderinti su vakuuminio malūno puodais nuo 1L iki 2L |
XQM-16A | 16L | 2L-4L | 4 | Cderinti su vakuuminio malūno puodais nuo 1L iki 3L |
Techninių parametrų lentelė(II) vertikalaus laboratorinio planetinio rutulinio malūno (pusapvalio apvalaus tipo) | |||||||
ModelisNe. | Elektros energija | Įtampa | Revoliucija | Rotacija | VISO | Kintamasis veikimo laikas | Triukšmas ≤ db |
XQM-1A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-2A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-4A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-6A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-8A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-10A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-12A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-16A | 3 | 380V-50Hz | 30-255 | 60-510 | 1-9999 | 1-999 | 60 5 ± |
Vertikalaus laboratorinio planetinio rutulinio malūno (pusapvalio apvalaus tipo) techninių parametrų lentelė (III) | ||||
ModelisNe. | Elektros energija | Greičio valdymo režimas | Grynas svoris (Kg) | dimensijas (Mm) |
XQM-1A | 0.75 | Dažnio valdymas | 80 | 750 * 470 * 590 |
XQM-2A | 0.75 | Dažnio valdymas | 80 | 750 * 470 * 590 |
XQM-4A | 0.75 | Dažnio valdymas | 80 | 750 * 470 * 590 |
XQM-6A | 0.75 | Dažnio valdymas | 80 | 750 * 470 * 590 |
XQM-8A | 1.5 | Dažnio valdymas | 132 | 880 * 560 * 670 |
XQM-10A | 1.5 | Dažnio valdymas | 132 | 880 * 560 * 670 |
XQM-12A | 1.5 | Dažnio valdymas | 132 | 880 * 560 * 670 |
XQM-16A | 3.0 | Dažnio valdymas | 205 | 950 * 600 * 710 |
