Dvigubas planetinis rutulinis malūnas

Dvigubo planetinio rutulinio malūno dviguba planetinė struktūra užtikrina mažo disko judėjimą, kurį varo vienas didelis planetinis diskas. Palyginti su įprastu tokio pat dydžio planetiniu rutuliniu malūnu, malūno indų sukimosi spindulys ir greitis yra labai padidinti, o malimo rutuliukų išcentrinė jėga yra daug kartų didesnė. Susidūrimai, šlytis ir trintis tarp malimo rutuliukų žymiai padidėja. Dėl to labai pagerėja malimo efektyvumas ir našumas. Kai kurias medžiagas dvigubu planetiniu rutuliniu malūnu galima sumalti iki nanometrų skalės. Klasė. Dvigubas planetinis rutulinis malūnas yra tipiškas didelio efektyvumo ir didelės energijos rutulinis malūnas.

SXQM serijos planetinio rutulinio malūno veikimo principas: ant pagrindinio sukamojo stalo sumontuoti du didesni planetariniai volai, kurie atlieka sukamąjį judesį. Ant kiekvieno didesnio bako volo sumontuoti dar du mažesni sukamieji diskai; ant kiekvieno mažesnio sukamojo stalo yra po dvi malūno talpyklas. Mašina turi iš viso keturis rutulinius bakus, sumontuotus ant mažesnių sukamųjų stalų. Kai pagrindinis sukamasis stalas sukasi, bako volas atlieka planetarinius judesius. Talpykloje esantys rutuliukai ir medžiagos mėginiai sumalami ir sumaišomi dideliu greičiu.

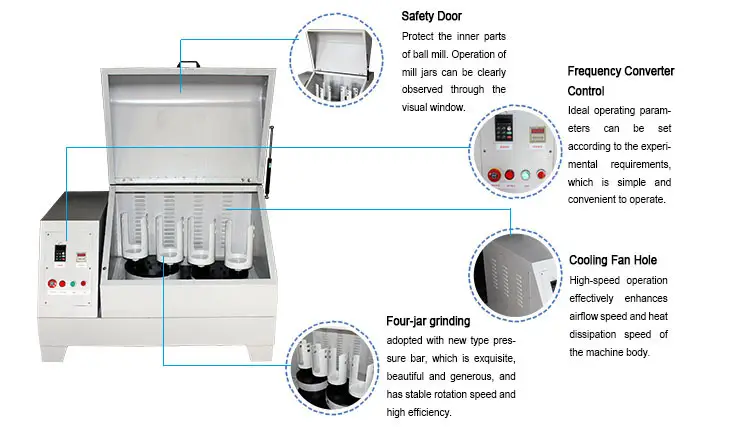

„Tencan“ dvigubo planetinio rutulinio malūno korpusas suvirintas iš storos plieninės plokštės, kuri pasižymi dideliu stiprumu, atsparumu smūgiams, deformacijai, puikiu meistriškumu, tvirta ir gražia išvaizda. Mechaninių dalių medžiagos griežtai apdorojamos terminio apdorojimo ir skaitmeninio valdymo technologijomis. Pavarų dėžė pagaminta iš beveik sandarių griovelių, o pavaros krumpliaratis – iš dilimui atsparios tikslios krumpliaračio. Mašinos rėmas ir konstrukcija yra kruopščiai apgalvoti, siekiant užtikrinti stabilų, saugų ir patikimą rutulinio malūno veikimą ilgalaikėmis ir didelėmis apkrovomis, taip pat efektyviai sumažinti triukšmą mašinos veikimo metu. Savaime sutepamas skystos alyvos įtaisas yra suprojektuotas taip, kad skleidžia mažai triukšmo ir yra didelio intensyvumo, o jame yra skystos alyvos lygio matuoklis, kad būtų lengva jį pakeisti. Dėl mikrokompiuterio jutiklinio ekrano mašinos valdymas tampa patogesnis, sąsaja paprastesnė ir intuityvesnė, galima lengvai valdyti pakaitomis pirmyn ir atgal. Jis turi laiko ir išjungimo atminties funkcijas.
1. Malūno puodas atlieka du planetinius judesius. Jis pasižymi dideliu efektyvumu ir mažu dalelių dydžiu, veikiant aukšto dažnio smūgiams, tiesinei susidūrimo jėgai ir trinties jėgai. (Pirmasis Kinijoje)
2. Vienu metu galima gauti keturis skirtingus mėginius. Technologui patogu atlikti tyrimus ir kurti naują medžiagą.
3. Medžiagų pašarų granuliarumas: dirvožemio medžiaga ≤10 mm, kitos medžiagos ≤3 mm.
4. Šlapias arba sausas malimas. Mažiausias miltelių granuliarumas yra 0.06 μm.
5. Dažnio valdymas, galite nustatyti greitį pagal eksperimento efektą.
6. Didelis posūkio disko apsisukimas: 50–400 aps./min.
Mažo apsisukimo disko sukimosi greitis: 100–800 aps./min.
Didelis planetinės ašies sukimasis: 100–800 aps./min.
Malūno indo sukimasis: 200–1600 aps./min.
7. Planetinis rutulinis malūnas turi išjungimo laikmatį, automatinio įsijungimo į priekį ir inversijos funkcijas. Jis gali padidinti efektyvumą pasirinkdamas vienpusį, pakaitinį, nuolatinį veikimo laiką.
8. Variklio galia: 0.4 l, 2 l, 4 l: 0.75 kW, 220 V, 50 Hz; 16 l, 20 l: 5.5 kW, 380 V, 50 Hz.
9. Mūsų planetinis rutulinis malūnas yra funkcionalus, pasižymintis mažu bario centru, stabiliu veikimu, kompaktiška konstrukcija, lengvu valdymu, patikimu saugumu, mažu triukšmu ir mažu atliekų kiekiu.

1 lentelė. Dvigubo planetinio rutulinio malūno techniniai parametrai

2 lentelė. Dvigubo planetinio rutulinio malūno techniniai parametrai

3 lentelė. Dvigubo planetinio rutulinio malūno techniniai parametrai

1 lentelė. Dvigubo planetinio rutulinio malūno techniniai parametrai

2 lentelė. Dvigubo planetinio rutulinio malūno techniniai parametrai

3 lentelė. Dvigubo planetinio rutulinio malūno techniniai parametrai
